El fin de una aerolínea

01 Jueves Dic 2016

Posted by ibadomar in Aviación, Cultura de seguridad

≈ 1 comentario

Etiquetas

Accidente aéreo, ATR 72, Aviación, Cultura de seguridad, Factores humanos, ILS, PAPI, Seguridad aérea, Transasia, VOR

Hace unos días, el 22 de noviembre, la aerolínea taiwanesa Transasia anunciaba el cese de operaciones. Teniendo en cuenta que la mayoría de lectores de este blog son  españoles o hispanoamericanos (sólo he recibido 3 visitas de Taiwan este año) es de suponer que muchos de los que leen esto acaban de enterarse, no ya del cierre de Transasia, sino de la propia existencia de la compañía. ¿Transasia? ¿A alguien le suena? ¿No?

¿Y esta captura de vídeo obtenida de Wikipedia? ¿Le suena a alguien?

transasia_flight_235_crashMuy probablemente sí, porque el vídeo corrió como la pólvora por internet, cuando varios vehículos provistos de cámara grabaron el accidente de un vuelo de Transasia que se estrelló al poco de despegar el 4 de febrero de 2015. Quien tenga curiosidad puede encontrar el vídeo fácilmente. Pero no es de este accidente del que voy a tratar sino de otro anterior, aunque del mismo modelo de avión y de la misma compañía.

Tuve conocimiento del caso cuando se publicó un artículo sobre el tema en la revista profesional The Controller. El accidente ocurrió el 23 de julio de 2014 cuando el avión que aparece en la siguiente fotografía trataba de aterrizar con mal tiempo en el aeropuerto de Magong, situado en el archipiélago de los Pescadores, al oeste de Formosa.

1024px-transasia_airways_atr_72-212a_b-22810_taking_off_from_taipei_songshan_airport_20140718b

Imagen tomada de Wikipedia

A la vista está que se trata de un turbohélice (si alguien está interesado en detalles sobre tipos de motores puede leer este artículo que escribí hace algún tiempo). Es, concretamente, un ATR 72 que transportaba aquel día a 54 pasajeros junto a 2 pilotos y 2 tripulantes de cabina. Era un mal día para volar, puesto que el tifón Matmo estaba a 260 Km. de Magong, con la consiguiente lluvia intensa y poca visibilidad.

El aeropuerto de Magong tiene un ILS en servicio para la pista 02, pero la pista 20 no tiene sistema de ayuda de precisión y hay que conformarse con realizar una aproximación VOR. Para los no iniciados, diré que la pista 02 y la 20 son la misma franja de asfalto según se mire en un sentido o en otro (escribí sobre ello aquí). El ILS es un sistema de ayuda al aterrizaje que marca una trayectoria exacta a seguir hasta llegar al umbral de pista, de manera que el piloto mirando sus instrumentos sabe si está a derecha o izquierda, por encima o por debajo de la trayectoria ideal (lo describí en este artículo). En cuanto al VOR es una ayuda a la navegación que también describí en otra parte de este blog (aquí) y a partir de la cual se puede trazar una trayectoria también, sólo que menos precisa y sin guiado vertical, es decir, que no indica si se está alto o bajo y hay que basarse únicamente en el altímetro.

Si la pista 02 (orientada aproximadamente hacia el norte) tiene ILS y la 20 (hacia el sur) carece de él, es porque normalmente se aterriza en sentido norte. En el día de los hechos los pilotos tenían un dilema: la mala visibilidad hacía recomendable aterrizar por la pista 02 utilizando el ILS, pero en ese caso habrían tenido un viento de cola de 12 nudos con rachas de 16. Mientras daban vueltas en un circuito de espera llegaron a solicitar entrar con viento de cola, pero 11 minutos después de esa solicitud la visibilidad mejoró y pidieron aterrizar en la pista 20.

A partir de aquí el informe descubre una serie de irregularidades. Los pilotos no hicieron el repaso obligado del procedimiento de aproximación (approach briefing) ni leyeron la lista de comprobación (checklist) previa a la maniobra. Son dos descuidos llamativos, seguidos por una forma alarmante de realizar el procedimiento.

En la aproximación VOR para ese aeropuerto existe una altitud mínima de descenso (la MDA) de 330 pies, es decir unos 100 metros. El avión no debe en ningún caso descender por debajo de ese valor a no ser que el piloto tenga el aeropuerto a la vista del que hay que saber que el umbral de la pista 20 está a una altitud de 46 pies (14 metros). Sin embargo el piloto al mando seleccionó un valor de 300 pies, y más adelante de 200 pies. Es una conducta peligrosa, y no sólo por su parte: el copiloto debería haber cuestionado la maniobra, pero no lo hizo. Cuando el avión estaba a 219 pies (unos 65 metros), el piloto desconectó el piloto automático. Es el comportamiento propio de quien está viendo la pista y se dispone a aterrizar y sin embargo los pilotos apenas veían algo: en ese momento llovía a razón de 1,8 mm por minuto y la visibilidad había caído a unos 500 metros.

Que los pilotos no veían aún el aeropuerto se sabe con certeza, porque estaban por debajo de 200 pies cuando el piloto preguntó a su segundo “¿ves la pista?”. Para entonces el avión estaba sobrepasando el punto de aproximación frustrada y el viento había comenzado a desviarlo, aunque los pilotos, demasiado ocupados escudriñando el exterior, no lo habían percibido. Así que tenemos un avión que ya no se dirige directamente hacia la pista, que vuela muy por debajo de la altitud mínima de seguridad y que ha sobrepasado el punto en el que se debería haber abortado la maniobra. Aún volaron durante 13 segundos antes de que decidieran acelerar los motores para frustrar el aterrizaje. Estaban a sólo 72 pies de altura (22 metros) y era ya demasiado tarde. Apenas 2 segundos después de tomar la decisión de iniciar la frustrada el avión golpeaba los árboles y acababa cayendo en una zona de viviendas.

Murieron los 4 tripulantes y 44 de los pasajeros. Otros 9 sufrieron heridas más o menos graves y uno salió con heridas leves. Además hubo 5 heridos leves entre las personas que estaban en la zona donde cayó el aparato. Entre los daños materiales, aparte de la destrucción de la aeronave, se cuenta la de 9 viviendas.

Con lo que sabemos hasta ahora resulta fácil cargar las tintas sobre los pilotos, que prosiguieron con la aproximación mucho más allá de lo que era razonable (y de lo que marca la norma), pero si recordamos artículos anteriores  de este blog, como por ejemplo el titulado El factor humano, sabemos que las cosas nunca son tan sencillas. Los pilotos incumplieron varias veces los procedimientos, pero ¿por qué?

Al buscar la respuesta se encuentran problemas realmente profundos. En las grabaciones se oyen bostezos y el comandante menciona estar muy cansado. Hay estudios que demuestran que los efectos de la fatiga son similares a los del alcohol, pero mientras es inadmisible que un piloto se siente a los mandos tras tomarse unas copas, crea menos alarma que esté cayéndose de sueño. Sin embargo, en ambos casos aumentan las posibilidades de que el piloto desdeñe los procedimientos y no esté lo suficientemente alerta como para corregir errores.

Otro problema es el exceso de confianza. Durante la investigación, algunos pilotos entrevistados mencionaron la gran habilidad del comandante, que era capaz de aterrizar donde otros se iban al aire. ¿Habría aterrizado más de una vez bajando por debajo de los mínimos? El profano puede considerar que un piloto que entra en un aeropuerto en unas condiciones en las que todos los demás frustran, lo hace porque es más hábil, pero el profesional debe reconocer que eso es un indicio de conducta temeraria. Y sin embargo los compañeros del comandante implicado no parecían considerarlo así.

Esa actitud podría reflejar problemas en la cultura de seguridad de la compañía. En la página 108 del informe hay una tabla con los incumplimientos ocurridos durante el vuelo. Yo he señalado cuatro, pero la tabla contiene trece. Y el documento va más allá al asegurar que la compañía toleraba y consideraba normales prácticas de riesgo como el incumplimiento de procedimientos operacionales. La mejor muestra se produjo durante la propia investigación, durante la cual se observaron 3 sesiones de entrenamiento en simulador y 24 vuelos reales.

Los hallazgos fueron significativos: listas de comprobación que no se leían sino que se repasaban de memoria o se omitían directamente, incumplimientos en el simulador que los instructores no corregían, etc. Hay una que me resulta llamativa: en los aeropuertos suele haber sistemas visuales que ayudan al piloto a asegurarse de que está descendiendo correctamente. Está muy difundido el PAPI, que consiste en 4 luces que se ven blancas o rojas dependiendo de si se está por encima o por debajo de la trayectoria ideal. Si se sigue ésta, se ven 2 luces blancas y 2 rojas. Pues bien, los investigadores notifican casos en que las 4 luces eran rojas (avión muy bajo) sin que los pilotos hicieran el menor comentario.

También se menciona que la flota de aviones ATR, del tipo que tuvo el accidente, se había incrementado pero no así el número de tripulaciones. De esto se deduce que la carga de trabajo estaba aumentando, con los consiguientes problemas de fatiga y presión para cumplir con los objetivos. Y nada va más en contra de la seguridad que las prisas y la presión, puesto que los procedimientos de seguridad ralentizan la operación: es mucho más rápido repasar de memoria que todo está en orden que leer una lista, y más rápido aún es no hacer la comprobación. Como este tipo de comportamiento rara vez lleva a un incidente inmediato, se crea la impresión de que se ha ganado en eficiencia.

Se podría pensar que nada en la compañía funcionaba bien, pero no es así. El mantenimiento de las aeronaves por ejemplo era correcto, luego no se estaba en una dinámica de ahorrar costes de cualquier manera sino que simplemente se estaba operando con una forma de afrontar el trabajo que no comprendía todas las implicaciones de los, a menudo fastidiosos, procedimientos operativos. El informe menciona explícitamente la existencia de una pobre cultura de seguridad.

Había mucho que corregir, pero no hubo tiempo. Apenas 7 meses después ocurría el accidente que grabaron tantos vehículos y del que hemos visto un fotograma al principio de este artículo. En este caso hubo un fallo de motor en el despegue al que la tripulación respondió erróneamente desconectando el motor que sí funcionaba. El informe de la investigación insistió en los problemas de falta de cumplimiento de los procedimientos.

Ignoro cuál fue la reacción en Taiwan al hacerse público este segundo informe, pero si a las pérdidas directas ocasionadas por los accidentes le sumamos el daño a la imagen de la empresa no nos extrañará demasiado el cierre de la misma. El New York Times, por ejemplo, menciona directamente los accidentes en el titular de la noticia del cese de operaciones, mientras otros medios como Bloomberg hacen hincapié en las pérdidas económicas de la compañía, pero sin olvidar los dos siniestros en el cuerpo de la noticia.

Entre los profesionales de la aviación hay un dicho: “si te parece que la seguridad es cara, prueba con los accidentes”. Este caso parece hecho para demostrar cómo una cultura de seguridad débil puede llevarse por delante una aerolínea que tenía 65 años de historia. Ojalá fuera la última que lo hace por estas causas.

Compartir

  • Twitter
  • Facebook
  • Meneame
  • Correo electrónico
  • LinkedIn

Me gusta esto:

Me gusta Cargando...

Volando a ciegas (II): VOR y DME

26 Lunes Ene 2015

Posted by ibadomar in Aviación, Técnica

≈ Deja un comentario

Etiquetas

Aviación, DME, Navegación aérea, NDB, TACAN, Técnica, VOR, VORTAC

En el anterior artículo sobre sistemas de navegación, expliqué cómo funciona un NDB. Es un tipo de radioayuda muy antiguo, que el artículo comparaba con poner una luz en un lugar oscuro. Si tuviéramos un mapa en el que apareciese marcado el lugar de ese punto luminoso podríamos ir de una luz a otra, pero el sistema por sí mismo no ofrece ninguna pista de dónde estamos y necesitaríamos ayudarnos de una brújula para tener una idea de nuestra posición con respecto al punto de referencia. ¿Se podría mejorar esto?

Sí se puede, claro, y se hizo a finales de los años 40 mediante una radioayuda que además es más precisa y menos susceptible a interferencias. Emite en frecuencias más altas que las del NDB, en concreto entre 108 y 111,975 MHz, que corresponden a la banda de VHF, y por eso se conoce como radiofaro omnidireccional de VHF o VOR, acrónimo de VHF Omnidirectional Radio Range. En cuanto a su funcionamiento lo intentaré explicar de forma que sea sencillo de comprender. Técnicamente se trata de medir la diferencia de fase entre dos señales de 30 Hz, una que sirve de referencia y otra obtenida por modulación espacial… pero así no se entiende nada. Vamos con una comparación.

Si el NDB es como una luz fija, el VOR es como un faro cuyo haz vemos girar. La luz se va acercando y durante un instante apunta directamente hacia nosotros, luego se aleja y pasado un rato vuelve a acercarse, nos ilumina de nuevo, se aleja y así sucesivamente. Supongamos que tarda exactamente un minuto en dar una vuelta completa y que el faro está construido de tal manera que cuando el foco apunta hacia el norte se lanza un destello naranja en todas direcciones, que será nuestra señal de referencia. Ahora la cosa es tan fácil como tener un cronómetro a mano. Si vemos el destello naranja en el mismo momento en el que nos ilumina el faro querrá decir que estamos al norte de su posición, mientras que si hay 30 segundos entre el destello y el haz giratorio estaremos al sur, 45 segundos querrá decir que estamos al oeste, etc.

El VOR hace básicamente esto mismo sólo que con señales de radio en lugar de con luz visible. Y además lo hace muy deprisa: nuestro faro imaginario da una vuelta cada minuto, pero un VOR gira nada menos que 30 veces por segundo (1.800 revoluciones por minuto). Si tuviéramos un mapa con la posición del VOR marcada, podríamos saber con precisión en qué dirección estamos con respecto a él. Sólo que saber que nos encontramos al nor-noroeste del VOR es una ayuda, pero no nos da nuestra posición exacta. Volvemos a necesitar más de una radioayuda para conocerla y aunque el VOR tenga algunas ventajas sobre el NDB su uso en la práctica es similar: el avión se dedica a volar de una estación a la siguiente. Pero si usamos el VOR en combinación con el sistema llamado DME la cosa cambia.

DME significa Distance Measurement Equipment, es decir, sistema medidor de distancia. Quien haya leído el artículo que publiqué sobre sistemas de vigilancia y recuerde el funcionamiento de un radar secundario, lo sabe casi todo sobre el DME, porque éste no es más que un radar secundario que funciona al revés: el avión emite una señal (interrogación) y la estación de tierra responde con otra (respuesta). Midiendo el tiempo entre la emisión de la interrogación y la recepción de la respuesta sabemos a qué distancia está el avión del equipo de tierra. Igual que el radar, sólo que en éste la interrogación se emite desde tierra y la respuesta la envía el avión.

Los DME suelen colocarse asociados a un VOR y así ya podemos saber con precisión dónde estamos con respecto a un único punto: el VOR nos da la dirección y el DME la distancia. Los DME funcionan en la banda de UHF, en concreto entre los 960 y los 1215 MHz, pero en los mapas no suele venir este detalle porque cuando el DME está asociado a un VOR existe una tabla que relaciona las frecuencias de ambos. Por ejemplo, a un VOR que emita en 117,1 MHz le corresponde un DME funcionando en 1.142 MHz.

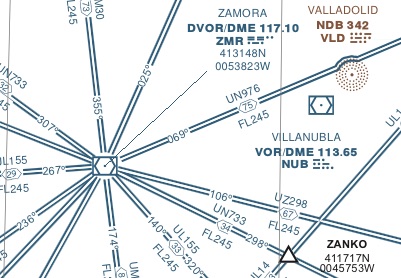

VOREn la imagen vemos como ejemplo un trozo de un mapa de radionavegación en el que aparecen, además del NDB de Valladolid, el VOR/DME del aeropuerto de Villanubla, y el VOR/DME de Zamora, por el que pasan un montón de aerovías. Quienes vivan en Zamora estarán acostumbrados a ver multitud de estelas de aviones en todas direcciones y este mapa explica por qué: es el equivalente a un cruce de varias carreteras, pero en el cielo. Tantos rutas coincidiendo en el mismo punto me han hecho pasar algún que otro momento de apuro cuando he tenido que ejercer como controlador en el sector correspondiente a esta zona del mapa en un día de mucho tráfico.D-VOR_PEK

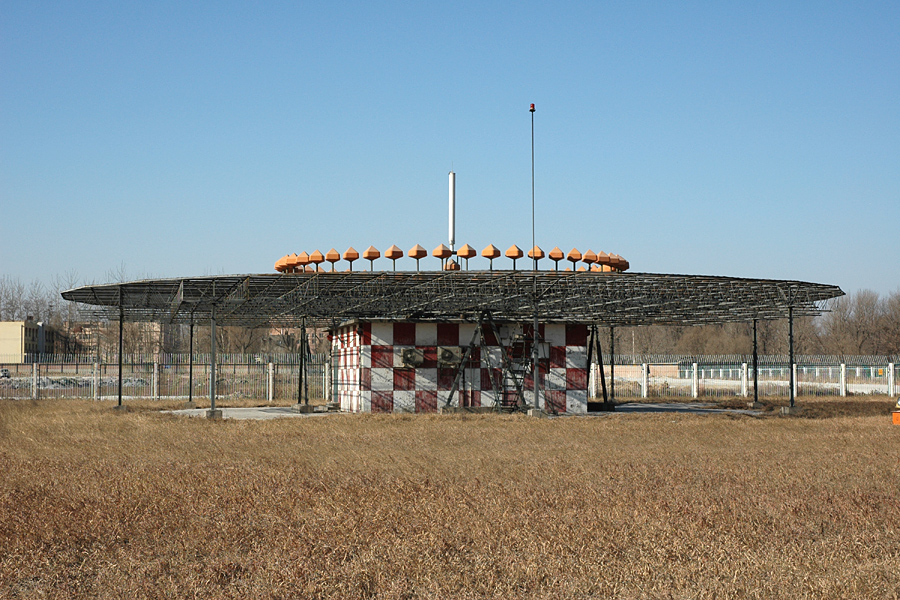

Imagen de un VOR/DME tomada de Wikipedia

Es apropiado mencionar aquí el TACAN. Es un sistema muy similar al VOR/DME, pero diseñado para uso militar. No obstante, se puede emplear por usuarios civiles, y de hecho en países como Estados Unidos las aerovías suelen estar definidas por un VOR y un TACAN combinados formando lo que se llama un VORTAC. En España sin embargo el TACAN sólo se utiliza en aeródromos militares.

Con todas estas radioayudas ya tenemos una primera idea de cómo se orienta un avión sin ayuda de la vista mientras está en vuelo de crucero, pero ¿y si estamos en mitad del Océano Atlántico? Allí no hay donde instalar una radioayuda; pero para eso hay otros sistemas, de los que ya hablaremos en el próximo artículo de esta serie.
